電化學甲醛模組GM31P

電化學甲醛模組GM31P

產品類型: 電化學氣體傳感器模組

產品型號: GM31P

聲明: 柯力傳感保留更改產品設計、規格、參數的權利及資料信息的最終 解釋權。欲了解更多關于柯力產品的信息,請致電柯力公司,索取更多詳 細的技術資料。

產品詳細信息


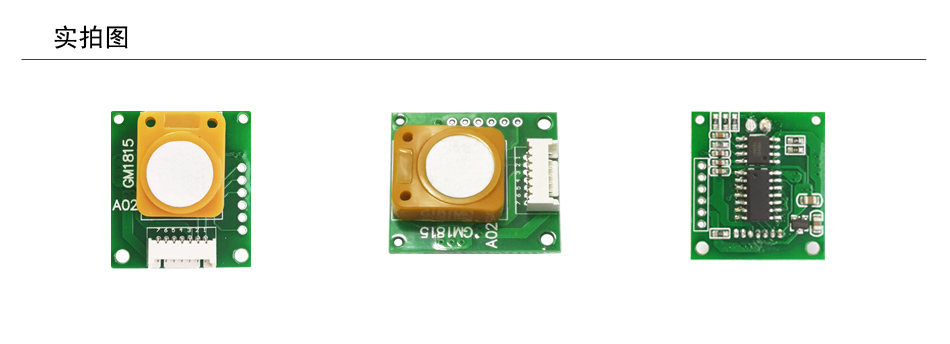

產品描述

GM31P型電化學甲醛模組是一個通用型、小型化模組。利用電化學原理對空氣中存在的CH2O進行探測,具有良好的選擇性,穩定性。內置溫度傳感器,可進行溫度補償;同時具有數字輸出與模擬電壓輸出方式,方便使用。GM31P是將成熟的電化學檢測技術與精良的電路設計

緊密結合,設計制造出的通用型氣體模組。

模組特點

高靈敏度、高分辨率、低功耗、使用壽命長提供 UART數據輸出方式

高穩定性、優秀的抗干擾能力、卓越的線性輸出

主要應用

便攜式儀表、空氣質量監測設備、空氣凈化機、新風換氣系統、空調、智能家居設備等場所。

技術指標

產品型號

GM31P

檢測氣體

甲醛

干擾氣體

酒精,一氧化碳等氣體

輸出數據



UART 輸出(3.3V 電平)

工作電壓

3.7V~5.5V

預熱時間

≤3 分鐘

響應時間

≤60 秒

恢復時間

≤60 秒

量程

0~5.000 mg/m3

分辨率

≤0.010 mg/m3

工作溫度

-20℃~50℃

工作濕度

15%RH-90%RH(無凝結)

存儲溫度

0~25℃

使用壽命

2 年(空氣中 0℃~35℃)

模組尺寸

長23mm×寬25.5mm×高6.5mm

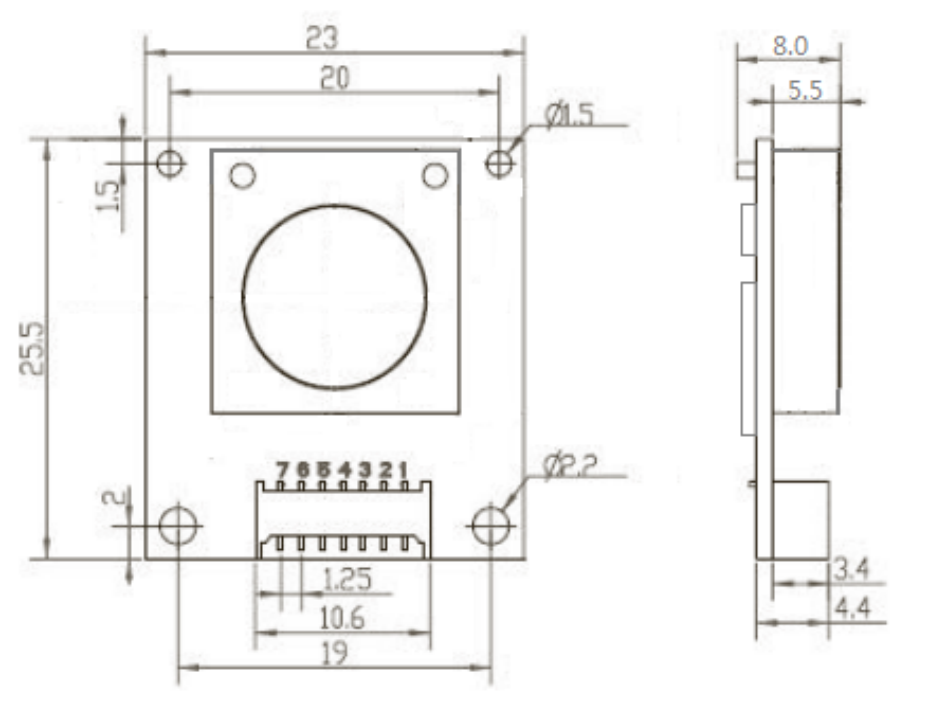

 模組尺寸



管腳定義


管腳名稱

管腳說明

Pin1

NC

Pin2

NC

Pin3

GND

Pin4

Vin(電壓輸入 3.7V~5.5V)

Pin5

UART(RXD) 0~3.3V 數據輸入

Pin6

UART(TXD) 0~3.3V 數據輸出

Pin7

NC

通訊協議

1 通用設置

波特率

9600

數據位

8 位

停止位

1 位

校驗位

2 通訊命令

通信分為主動上傳式和問答式,出廠默認主動上傳,每間隔1S發送一次濃度值。

如果用戶切換到問答模式下,需要重新切換為主動上傳時,發送如下命令行格式即可:

Byte0

Byte1

Byte2

Byte3

Byte4

Byte5

Byte6

Byte7

Byte8

起始位

保留

切換命令

主動上傳

保留

保留

保留

保留

校驗值

0xFF

0x01

0x78

0x40

0x00

0x00

0x00

0x00

0x47

主動上傳的數據顯示格式如下:


Byte0

Byte1

Byte2

Byte3

Byte4

Byte5

Byte6

Byte7

Byte8

起始位

氣體名稱

(CH2O)

單位

(ppb)

小數位數

氣體濃度

高位

氣體濃度

低位

滿量程

高位

滿量程

低位

校驗值

0xFF

0x17

0x04

0x00

0x00

0x25

0x13

0x88

0x25

注釋: (PPB)=( 氣 體 濃 度 高 位 *256+ 氣 體 濃 度 低 位 ). 當轉換為 PPM 時: PPM= PPB/1000.

1PPM×1.25 = 1.25mg/m3.

當用戶需要問答模式時,可通過發送如下命令格式來關閉主動上傳的數據,再發送讀取濃度的命令即可。關閉主動上傳的命令行格式如下:

Byte0

Byte1

Byte2

Byte3

Byte4

Byte5

Byte6

Byte7

Byte8

起始位

保留

切換命令

問答

保留

保留

保留

保留

校驗值

0xFF

0x01

0x78

0x41

0x00

0x00

0x00

0x00

0x46

問答模式下,讀取濃度的命令格式如下:

7

Byte0

Byte1

Byte2

Byte3

Byte4

Byte5

Byte6

Byte7

Byte8

起始位

保留

命令

保留

保留

保留

保留

保留

校驗值

0xFF

0x01

0x86

0x00

0x00

0x00

0x00

0x00

0x79



返回的傳感器濃度值顯示格式如下:

8

Byte0

Byte1

Byte2

Byte3

Byte4

Byte5

Byte6

Byte7

Byte8

起始位

命令

氣體濃度高位

(ug/m3)

氣體濃度低位

(ug/m3)

保留

保留

氣體濃度

高位

氣體濃度

低位

校驗值

0xFF

0x86

0x00

0x2A

0x00

0x00

0x00

0x20

0x30

氣體濃度值=氣體濃度高位*256+氣體濃度低位



3 校驗和計算

校驗和 = (取反Byte1+Byte2+……+Byte7+ 1

參考例程如下:

/**********************************************************************

函數名: unsigned char FucCheckSum(uchar *i,ucharln)

功能描述:求和校驗(取發送、接收協議的1\2\3\4\5\6\7的和取反+1

函數說明:將數組的元素1-倒數第二個元素相加后取反+1(元素個數必須大于2

**********************************************************************/

unsigned char FucCheckSum(unsigned char *i,unsigned char ln)

{

unsigned char j,tempq=0; i+=1;

for(j=0;j<(ln-2);j++)

{

tempq+=*i; i++;

}

tempq=(~tempq)+1; return(tempq);

}



交叉干擾特性

本傳感器模組能對除目標氣體外的其它部分氣體產生響應?,F(xiàn)將該傳感器對幾種常見干擾氣體的響

應特性列于下表,以供參考。表中數據為氣體在給定濃度下的典型響應。

 2 交叉干擾特性

氣體

濃度/PPM

HCHO等同濃度/PPM

甲醛

5

5

10

0.1

甲苯

10

0.46

乙酸

200

0.52

酒精

100

40.6

硫化氫

50

3

一氧化碳

200

0.64

注意事項

n 安裝2.54mm接插針焊接時應快速完成上錫焊接,避免烙鐵長時間高溫對傳感器結構造成破壞;

n 使用前老化時間不少于 48小時;

n 電解液泄漏會造成損害,請勿隨意拆解傳感器;

n 傳感器避免接觸有機溶劑(包括硅橡膠及其它膠粘劑)、涂料、藥劑、油類及高濃度氣體;

n 所有電化學傳感器不可用樹脂材料完全封裝,也不可浸沒在無氧環境中,否則會損壞傳感

器的性能;

n 所有電化學傳感器不能長時間應用于含有腐蝕性氣體的環境中,腐蝕性氣體會損害傳感器;

n 氣體零點測定時,須在潔凈的大氣中進行;

n 傳感器測試和應用時,須避免正面垂直進氣;

n 傳感器的進氣面不得阻塞、不得污染;

n 傳感器上方防水透氣膜嚴禁揭開、人為損壞;

n     傳感器不可過度的撞擊或震動;

n     外殼有破損、變形等情況下請不要使用;

n     高濃度的氣體環境中長時間使用后,傳感器恢復到初期狀態較緩慢;

n     傳感器貯存時工作電極與對電極應處于短路狀態;

n     禁止用熱熔膠或者固化溫度高于 80℃以上的密封膠封裝傳感器;

n 禁止長時間在高濃度堿性氣體中存放和使用。
