產品與應用

以力學起步融合多物理技術發展多品種傳感器
空氣質量數顯模組MGK-11S

空氣質量數顯模組MGK-11S

產品類型: 半導體氣體傳感器模組

產品型號: MGK-11S

聲明: 柯力傳感保留更改產品設計、規格、參數的權利及資料信息的最終 解釋權。欲了解更多關于柯力產品的信息,請致電柯力公司,索取更多詳 細的技術資料。

產品詳細信息


產品概述:

MGK-11S型空氣質量模組采用先進的片式厚膜半導體氣敏元件,該氣敏元件對甲醛、苯、一氧化碳、氨氣、 氫氣、酒精、香煙煙霧、香精等有機揮發氣體具有極高的靈敏度,模組經過老化、調試、標定、校準,具有良好的一致性以及極高的靈敏度。



檢測氣體種類:甲醛、苯、一氧化碳、甲烷、氫氣、香煙、木材、紙張、酒、硫化氫、燃?xì)?、甲烷、丙烷等可揮發性氣體

特點:

? 快速響應

? 數字信號輸出、應用簡單

? 長壽命(~ 5 年)

? 長期穩定性

? 可根據要求調整模塊靈敏度



主要應用:

? 民用、工業及環保中甲醛的檢測

? 物聯網、可穿戴設備

? 智能家居



技術指標:


型號

MGK-11S空氣質量數顯模組

傳感器接口

XH2.54-4P插座

檢測氣體

甲醛、苯、一氧化碳、甲烷、氫氣、香煙、木材、紙張、酒等可揮發性氣體

輸出數據

UART 串口輸出

輸出電壓



5.0±0.2V DC(無電壓反接保護)



工作電流

60mA

響應時間

15s

預熱時間

120S

回復時間

60S

工作溫度

-10°-70°

工作濕度

90%RH

存儲濕度

60%RH

外形尺寸

24x20x1.5mm

L*W*H

重量

20g

使用壽命

5

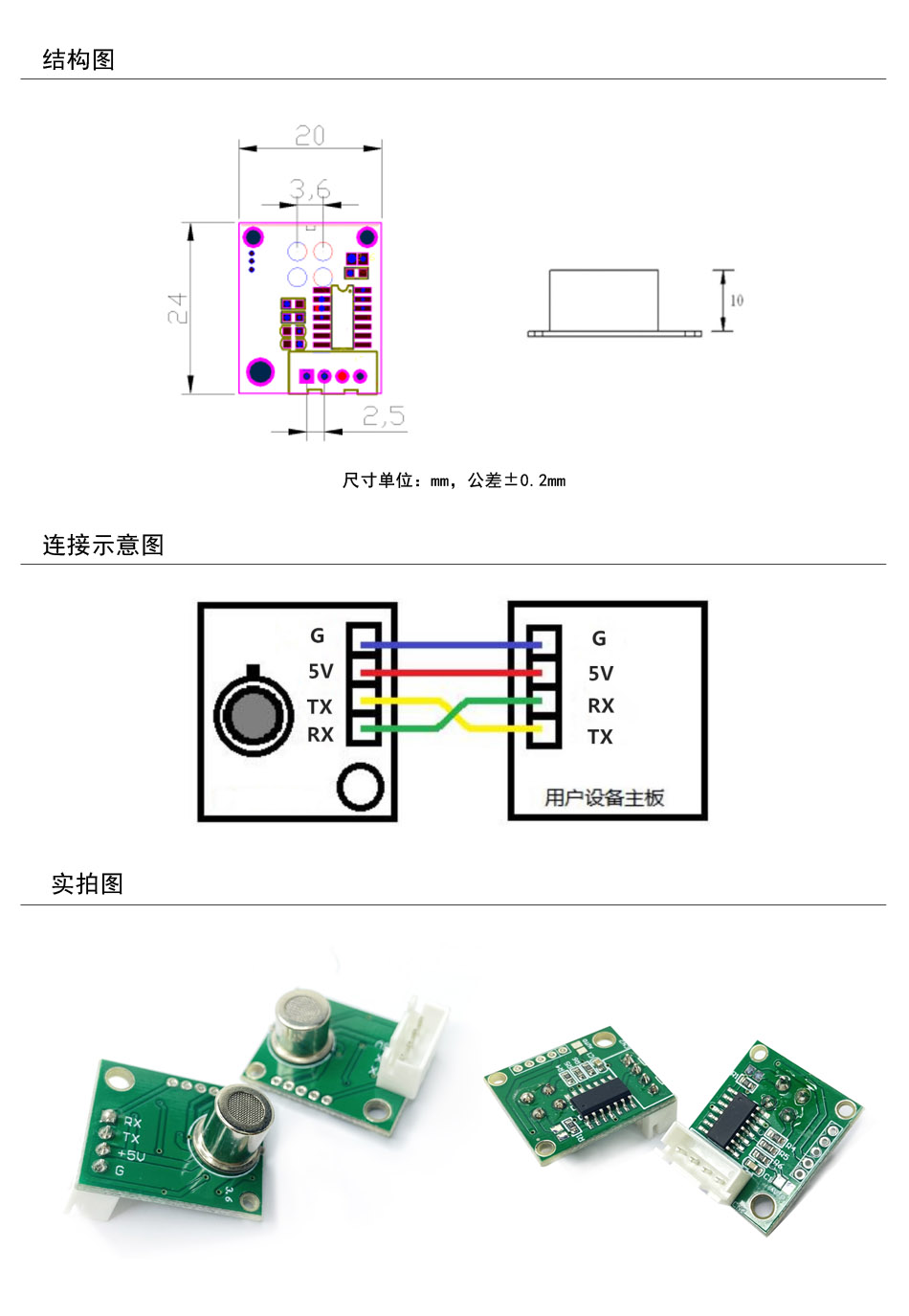

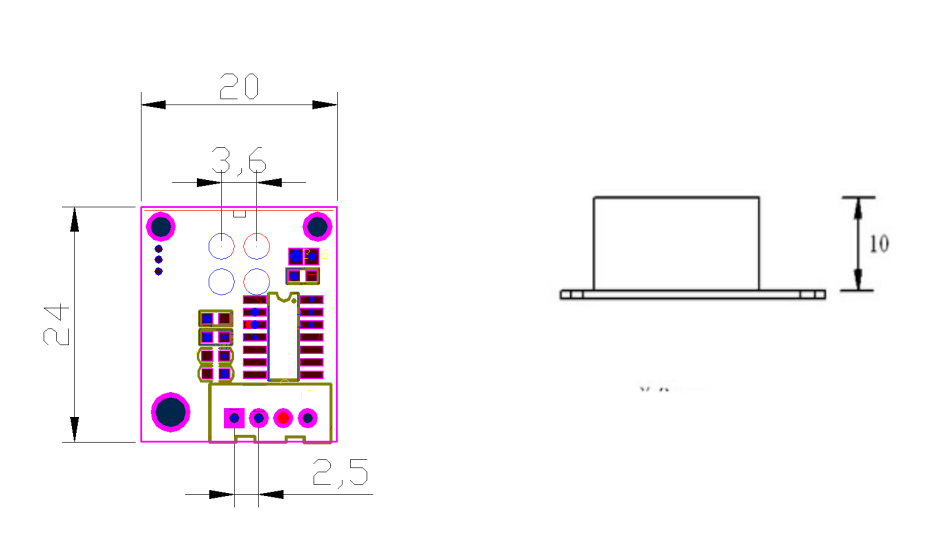

 模組尺寸:

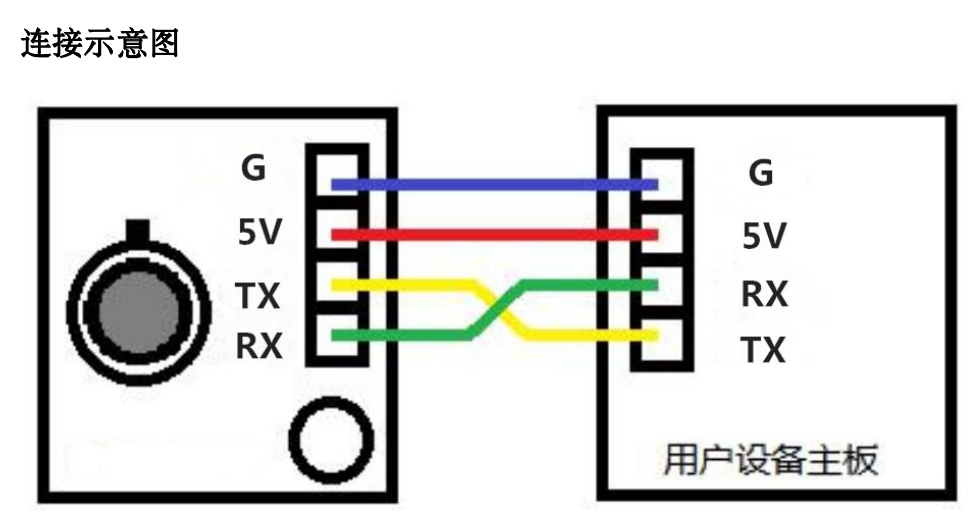

端口定義

接口

名稱

功能

1

G

電源負極

2

5V

電源正極

3

TX

UART-TX

4

RX

UART-RX

通訊設置

序號

類目

參數

1

波特率

9600

2

數據位

8

3

停止位

1

4

效驗位



通訊協議:

本產品采用串口通訊方式,波特率 9600,8 位數據,一個停止位無校驗位:每組數據為 9 個字節體指令格式如下表:

數據單位:PPM

數據格式:(高 8 *256+ 8 位)/10

校驗方式:(字節 1+----字節 7)之和再取反加 1 ,取低 8 位,為字節 8 數據


0X86 讀取傳感器的濃度值





發送



0

1

2

3

4

5

6

7

8

起始位

地址

命令

保留

保留

保留

保留

保留

校驗值

0XFF

0X01

0X86

0X00

0X00

0X00

0X00

0X00

0X79

EXP

FF 01 86 00 00 00 00 00 00 79






0X86 讀取傳感器的濃度值





發送



0

1

2

3

4

5

6

7

8

起始位

地址

Tvoc數據





校驗值

8

8

0XFF

0X86

XXH

XXH

0

0

0

0

XXH

EXP

FF 86 07 17 00 00 00 00 5C



1、計算公式

濃度結果 =(濃度值高字節*256 + 濃度值低字節)/系數;

2、輸入算法

如上表返回值高字節為 0x07,轉為 10 進制為 7,低字節為 0x17 轉為十進制為 23。輸出結果為:(7*256+23=1815


注意事項:


1、模組避免接觸有機溶劑(包括硅膠及其它膠粘劑)、涂料、藥劑、油類及高濃度氣體。

2、模組不可經受過度的撞擊或震動。

3、模組初次上電使用需預熱 5 分鐘以上。

4、請勿將該模組應用于涉及人身安全的系統中。

5、請勿將模組安裝在強空氣對流環境下使用。

6、請勿將模組長時間放置于高濃度有機氣體中。

7、請嚴格按照模組的供電電壓給模組進行供電,電壓超過 5.5V 會導致模組不可逆轉的損壞。
