1. 產品描述

MH1001A是一款通用智能型二氧化碳氣體傳感器，其主要是基于非色散紅外（NDIR）原理對空氣中的二氧化碳氣體濃度進行檢測，具有高精度、性能優越、易于安裝等特點。適用于室內CO₂濃度檢測、空氣質量控制及節能控制等應用。

本傳感器可嵌入各種用來監測二氧化碳濃度的儀器儀表或環境改善設備，為其提供及時準確的濃度數據。如新風系統、空調控制、空氣品制監測、植物培養等。

     2.傳感器特點

? 非分光紅外技術（NDIR）

? 氣室電鍍處理，防水防鹽霧腐蝕

? 全量程溫度范圍修正

? 產品結構體積小巧，便于安裝

? 抗水汽干擾，不中毒

3.主要應用

? 空氣質量監測設備、便攜式儀表、空氣凈化機

? 新風換氣系統、空調、智能家居設備

? 醫院、酒店、學校等公共場所

         4.技術指標

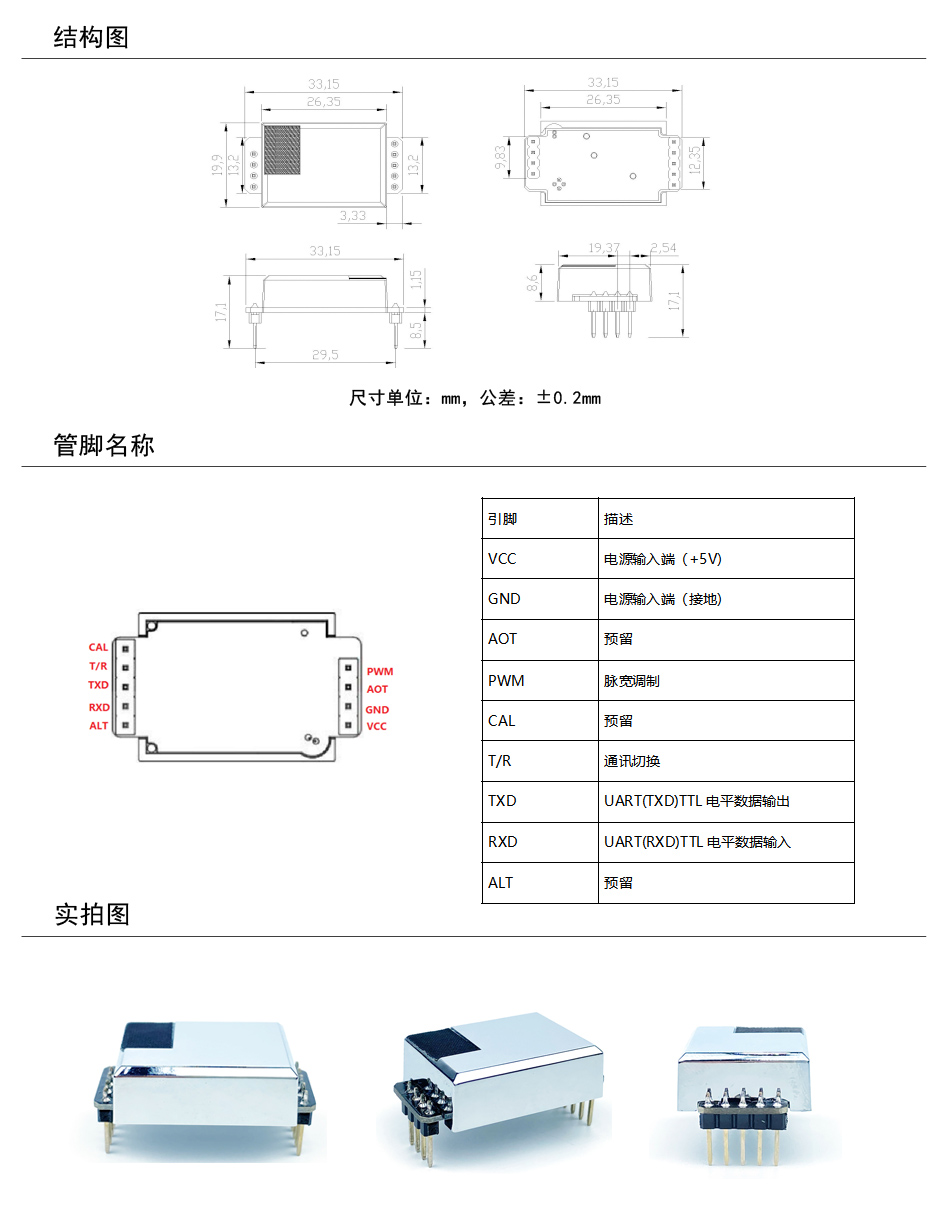

           5.產品尺寸圖

         6.引腳定義描述

        7.應用場景

       8.通訊命令

波特率：9600， 奇偶校驗位：無，  停止位：1 bit， 數據位：8

讀取氣體濃度值

     發送命令

   返回值

氣體濃度值=氣體濃度高位*256+氣體濃度低位  單位：PPM

應答實例：

應答：FF 86 01 8A 1B 85 00 01 4E

說明：

十六進制換算十進制：01即01 8A即138

換算CO2濃度值=01*256+138=394PPM

        9.自動校準和零點校準

自動校準功能是指產品在使用過程中，由于運輸、安裝、焊接等操作可能會引起傳感器零點漂移和檢測精度降低，故傳感器通過內置的自校準算法對傳感器漂移進行修正。在傳感器上電24H，存儲記錄空氣中最低CO2濃度值，傳感器自動執行校準算法，將基準值修正為室外的大氣環境濃度。

自動校零功能適合用于辦公環境，家庭環境。但不適用于農業大棚、養殖場、冷庫等場所，在這類場所應關閉自動校零功能，關閉后請用戶定期對傳感器進行零點檢測，必要時進行命令校零或手動校零。

通過串口向傳感器發送命令，可實現傳感器零點和SPAN點校準。

 零點校準命令：

發送命令

注：無返回值，零點指的是大氣環境濃度（400PPM）,發送命令前請確保傳感器在大氣環境濃度下穩定運行20分鐘以上

SPAN點校準命令

發送命令

注：無返回值。發送命令前請確保存?zhèn)鞲衅髟谙鄳獫舛认路€(wěn)定運行20分鐘以上

建議使用2000PPM做為SPAN值進行校準

         10.PWM輸出

        11.包裝方案

12.注意事項

? 傳感器在運輸、焊接、安裝、使用等過程中應避免其電鍍腔體承受任何方向的壓力

? 傳感器如需放置狹小空間，此空間應通風良好

? 傳感器應遠離熱源，并避免陽光直射或其它熱輻射

? 不要在粉塵大的環境中長期使用傳感器

? 請避免環境溫度、濕度、干擾氣體的快速轉變，尤其是在可能發生冷凝的高濕度環境中。

? 傳感器應定期校準，校準周期建議不大于六個月

? 為保證傳感器正常工作，供電電壓須保持在DC4.5V-5.5V的范圍內，供電電流不低于150mA,不在此范圍內，可能會使傳感器故障，傳感器輸出濃度偏低或傳感器不能正常工作

? 禁止使用波峰焊焊接傳感器

附: 校驗算法

/**********************************************************************

* 函數名: char getCheckSum(char *packet)

功能描述: 求和校驗 (取發送、接收協議的 1 \ 2 \ 3 \ 4 \ 5 \ 6 \ 7 的和）

* 函數說明: 將數組的元素1-倒數第二個元素相加求和（元素個數必須大于2）

**********************************************************************/

char getCheckSum(char *packet)

{

char i, checksum;

for( i = 1; i < 8; i++)

{

checksum += packet[i];

}

checksum = 0xff – checksum;

checksum += 1;

return checksum;

}
