柯力全場景解決方案

我們向您豐富的業務場景,提供整套行業和技術解決方案
鋼包稱重定位解決方案

鋼包稱重定位解決方案

  • 方案介紹
  • 我的特點
  • 案例展示

鋼包稱重定位系統由行車電子秤、行車定位裝置、小車位置檢測裝置、電子秤數據處理機、無線傳輸裝置、接收機、耐高溫電子標簽、超高頻讀寫器、計算機及鋼包稱重定位軟件組成,即是在行車稱重?cái)?shù)據采集系統的基礎上增加鋼包號識別實現的。系統組成如下圖所示。

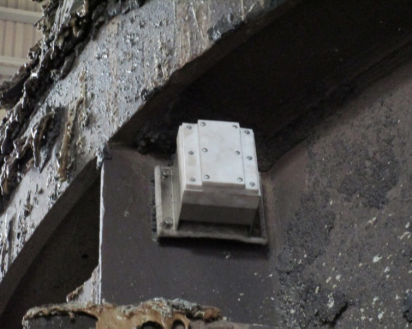

鋼包號識別系統由耐高溫電子標簽和超高頻讀寫器組成,耐高溫電子標簽安裝在鋼包上,里面存儲包號,超高頻讀寫器安裝在工位上。當鋼包到達工位時,超高頻讀寫器讀取包號。包號識別和行車定位系統結合,判斷鋼包位置,采集鋼包進出工位的時刻,計算工序時間。無線AP為手機提供接口,通過手機APP查看行車和鋼包運行情況。安裝在鋼包上的耐高溫電子標簽如下圖所示。

image.png?

耐高溫電子標簽采用隔熱材料封裝,安裝在鋼包罐支撐座位置、罐帶的下方。選擇安裝在這個位置的理由有2個:一是這個位置溫度比其它位置低;二是罐帶能擋住鋼水、鋼渣,保護標簽不被燒壞、撞壞。耐高溫電子標簽?zāi)茉?00°C的環境下長期穩定工作。超高頻讀寫器如下圖所示。

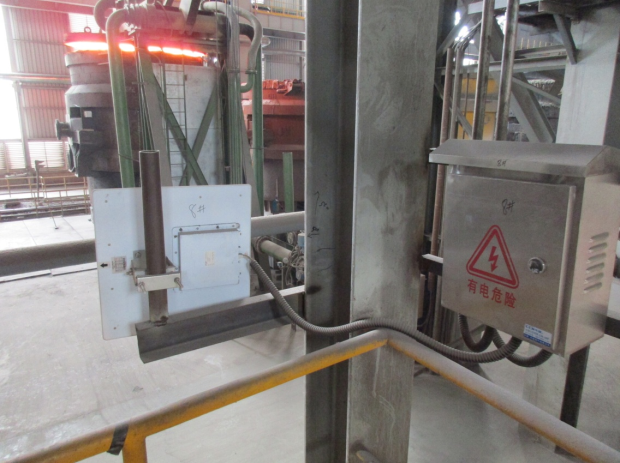

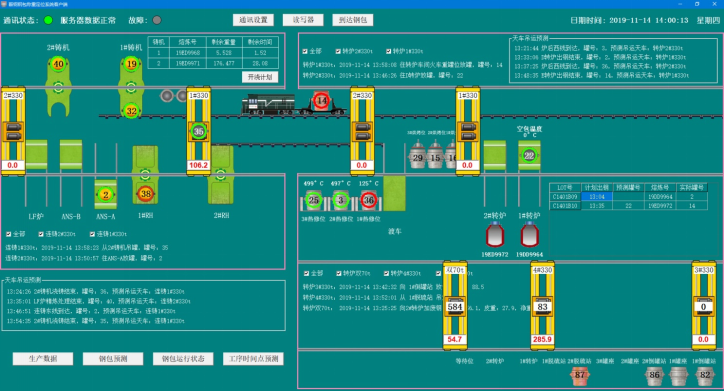

圖中白色板狀設備即是超高頻讀寫器,右邊箱子里裝的是DC12V電源,給讀寫器供電。超高頻讀寫器功率大,讀取距離遠,最遠讀取距離為30米,滿足煉鋼廠鋼包號讀取需求。讀寫器具有RS232、RS485和以太網接口,工作溫度-20℃~+80℃。安裝超高頻讀寫器的位置有:烘烤位、轉爐位、廠房門口、精煉位、鑄機位、熱修位等??蛻舳塑浖缑嫒缦聢D所示。

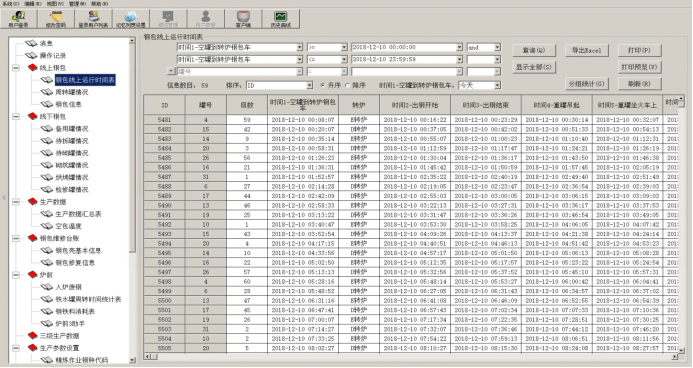

采集的數據表格如下圖所示。



核心競爭力:

1、鋼包號識別技術

鋼包號識別技術主要有兩種:RFID標簽和圖像識別。

(1)RFID標簽

使用RFID主要解決電子標簽?zāi)透邷仉y題,我們采用定制的耐高溫電子標簽,采用隔熱材料把電子標簽隔離,能在300多度的鋼包表面上工作。讀寫器選用大功率類型的,讀卡距離最遠30米。

(2)圖像識別

  圖像識別難點是從圖像中識別出數字,需要專門的識別算法,難度大。

2、鋼包定位軟件

鋼包定位軟件需要采集行車秤重量、行車位置、鋼包號,從二級系統讀取生產數據,如轉爐熔煉號、吹氧開始時間、吹氧結束時間、出鋼開始時間、出鋼結束時間、出渣開始時間、出渣結束時間等,最終形成鋼包線上運行時間表。根據鋼包線上運行時間表生成各種生產報表,如轉爐鋼包預測、工序時間預測、連鑄開澆停澆預測等,軟件功能多、復雜,程序代碼量大,需要多人幾個月才能做完。
